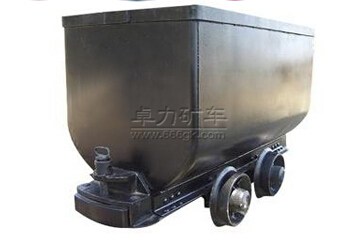

礦車車箱的質量標準

1．車箱表面不平度在1000mm范圍內不得超過6mm。

2．局部凹凸窩痕深度不準超過3mm，車箱對角線允差10mm。

3．車箱焊縫：扁鋼與側板搭接、側板與角鋼搭接應在口邊滿焊，下邊間距焊，間距200mm，焊縫長100mm，焊縫高4mm，焊縫搭頭應在口邊直角處起，另一端直角處終。

4．車箱側板與端板壓制成形組焊時，必須保證端板相對于底盤的垂直度在端板的高度方向上不超過去2mm，側板與端板間焊縫為滿焊，高度為4mm。

5．要求焊縫均勻，不得有氣孔、裂紋、夾渣、未焊透等現(xiàn)象，凹凸不平度允差為±1mm。

6．側板下料尺寸為2200×1560±2mm；若側板對接，也必須在下料、對接的工藝后保證此尺寸。

7．側板工藝孔位臵劃線時，必須保證其位臵度，防止箱體壓制成形后的翹角現(xiàn)象。

8．側板與端板搭接尺寸為20mm，搭接后箱體長度尺寸為1600-5 mm。

9．端板壓制成形后，其成形角應保證90°。

10．扁鐵剪切下料80mm長度方向上應均勻一致，壓制成形后，其內腔尺寸應保證1600mm。

11．角鋼剪切下料寬度應均勻，壓制時應保證其相對中 心線的對稱性，避免成形后一邊寬一邊窄。

12．車箱對應邊互相平行，對角允差為10mm。
